SICK FTMg saspiestā gaisa plūsmas mērītājs ar noplūdes noteikšanu

2021-11-01 09:00:24

Pieaugot energoresursu izmaksām, ir svarīgi optimizēt un uzraudzīt savu ražošanas iekārtu patēriņu. Daudziem ražošanas uzņēmumiem saspiestais gaiss ir viens no izmaksu ziņā ietilpīgākajiem enerģijas avotiem, tomēr pēc dažādu pētījumu datiem daudzi ražotāji joprojām izšķērdē aptuveni 30% no saražotā saspiestā gaisa, tāpēc enerģijas patēriņa un plūsmas uzraudzībai, lai noteiktu noplūdes, ir liels izmaksu ietaupījuma potenciāls.

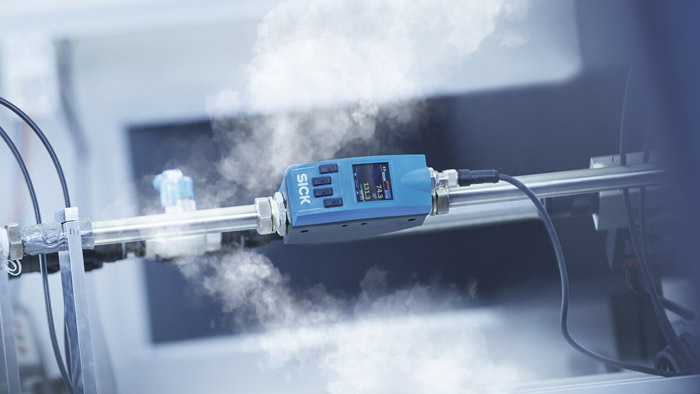

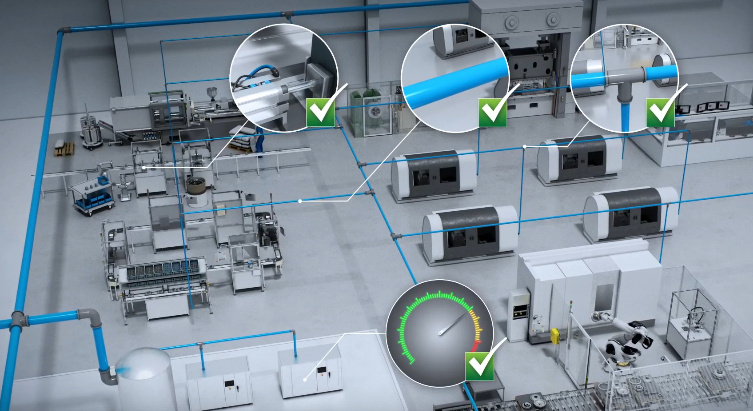

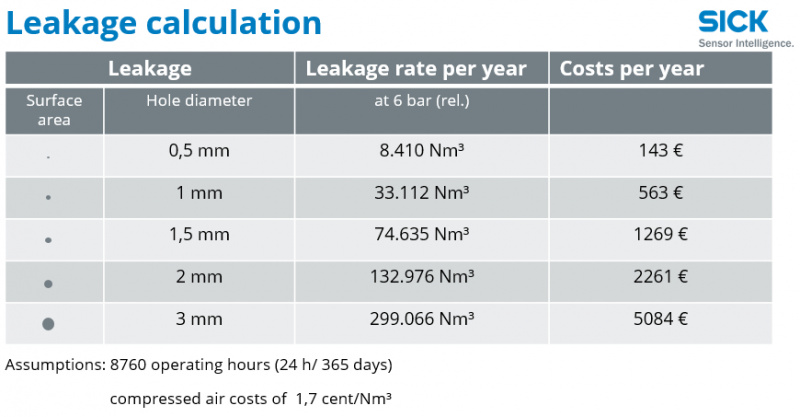

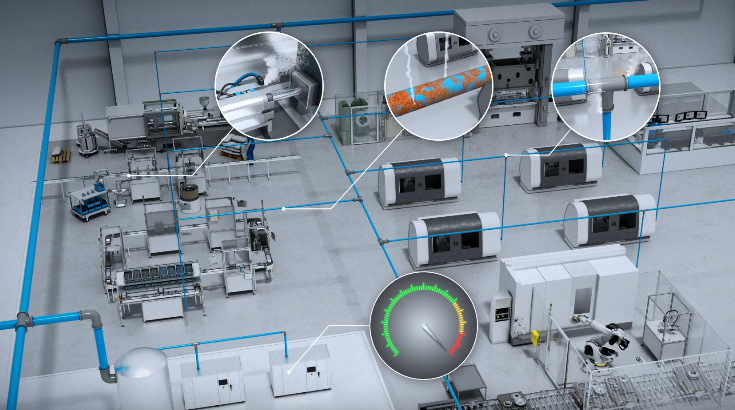

Tipiski noplūžu avoti ir bojātas līnijas, šļūtenes, savienojumi, vārsti un skrūvju vai atloku savienojumi. Pat vismazākās noplūdes saspiestā gaisa sistēmā var izraisīt augstas izmaksas. Viens 3 mm caurums sistēmā var izmaksāt līdz pat 5000 EUR gadā elektrības izmaksās vien. Savukārt, spiediena svārstības apdraud ražošanas efektivitāti un produkcijas kvalitāti. Ja gaiss netiek piegādāts optimālajā spiedienā, darba instrumenti, cilindri un vakuuma piesūcēji zaudēs spēku un nestrādās pareizi. Bieži spiediena kritums sistēmā tiek kompensēts ar kompresora slodzes palielināšanu, kas būtiski palielina kopējo enerģijas patēriņa un ilgtermiņā var novest pie neplānotiem apkopes darbiem un ilgstošām iekārtu dīkstāvēm.

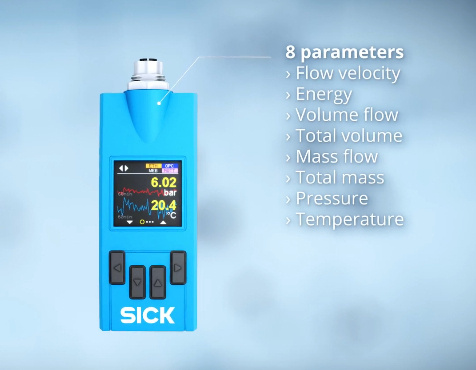

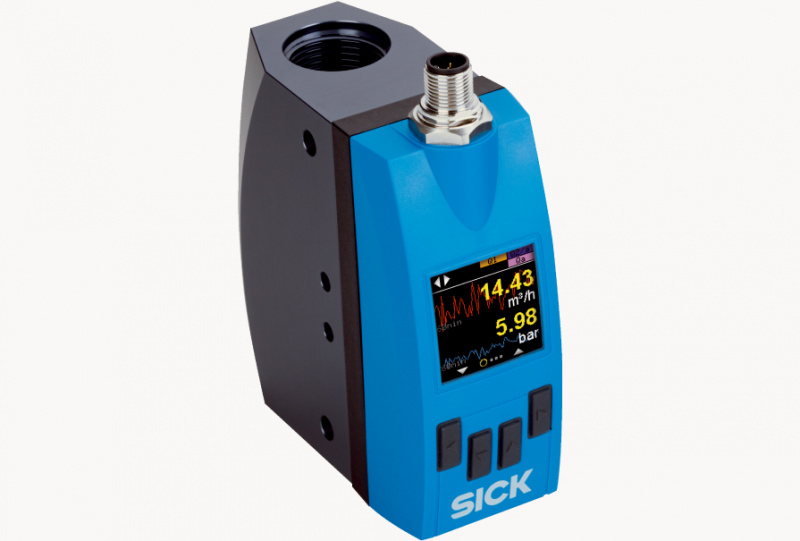

SICK FTMg saspiestā gaisa plūsmas mērītājs vienlaicīgi var izmērīt plūsmu, spiedienu un temperatūru, kā arī veikt aprēķinus un izvadīt kopumā līdz astoņiem procesa parametriem: plūsmas ātrumu, plūsmas tilpumu, kumulatīvo tilpumu, masas plūsmu, kumulatīvo masu, enerģijas patēriņu, pašreizējo spiedienu un temperatūru.

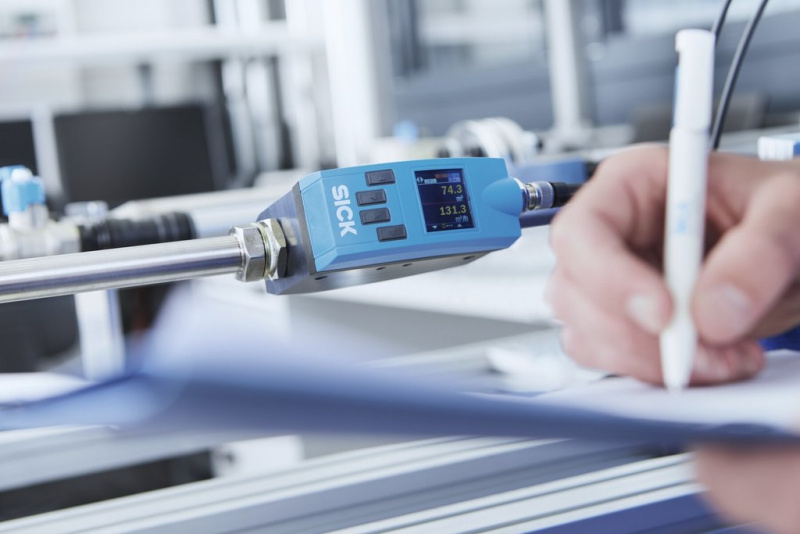

SICK FTMg plūsmas sensoram piemīt augsta mērījumu dinamika, kas ļauj noteikt pat zemus spiediena zudumus. Turklāt iekšējā datu reģistrēšana septiņu dienu mērījumu datiem un integrēta statistikas novērtēšana palīdz atklāt pat vismazākās noplūdes pneimatiskajā sistēmā.

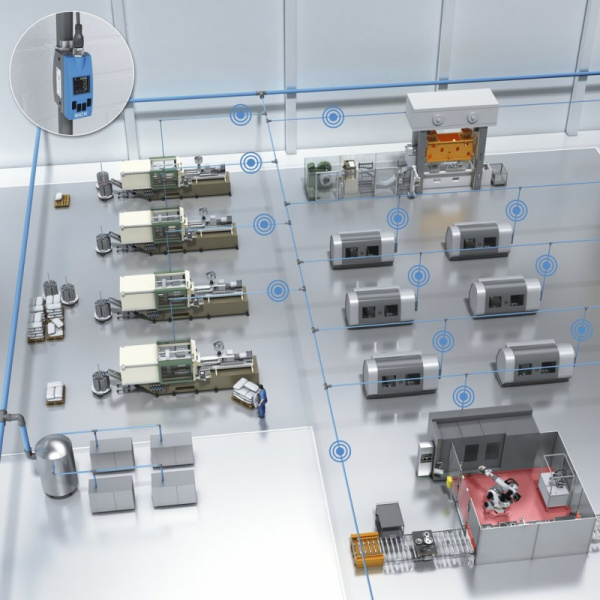

Visus mērījumu datus var pārsūtīt uz PLC, izmantojot digitālos vai analogos signālus, kā arī IO-Link komunikāciju. Bet Ethernet PoE versija nodrošina arī vienkāršu web-servera savienojumu ar datoru vai mākoni, lai padarītu enerģijas patēriņu pārredzamāku.

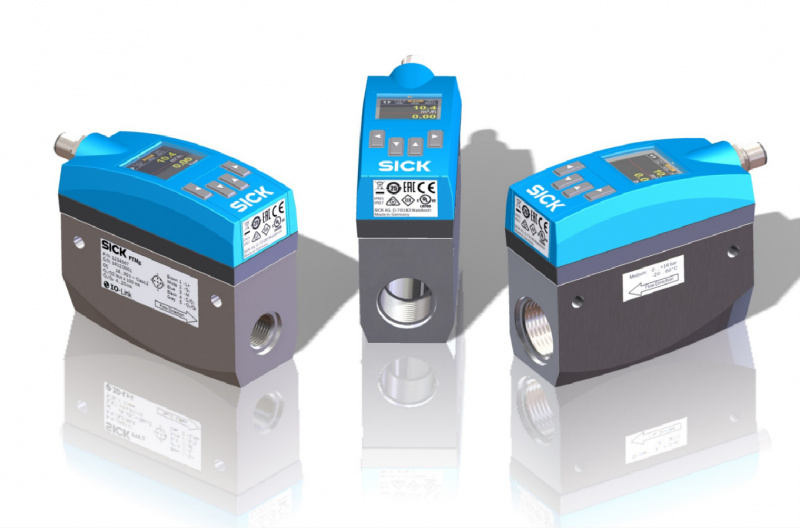

FTMg tehniskā specifikācija:

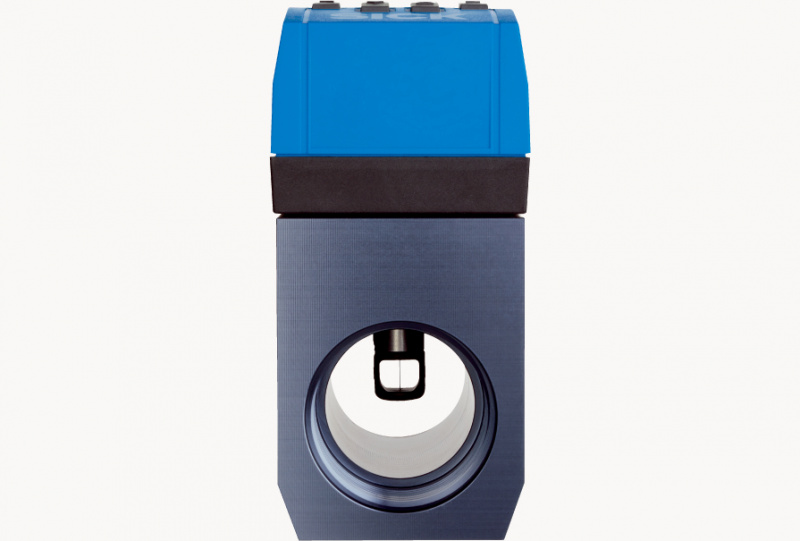

  • Nominālie cauruļu diametri:   DN15, DN20, DN25;
  • Mērījumu diapazons:  0,5 … 150 m/s ;
  • Mērījumu precizitāte: ± 3 % no mērījuma vērtības, + 0,3% no mērījumu diapazona;
  • Spiediena diapazons: 0…16 bar ;
  • Temperatūras diapazons: -20…60°C;

Industriālā versija: barošana 17…30VDC, (1x analogā izeja + 1x digitālā izeja + 1x konfigurējama izeja),  IO-link komunikācija;

Ethernet versija: barošana Power over Ethernet (PoE),  TCP/IP, OPC UA, MQTT, integrēts web-serveris;

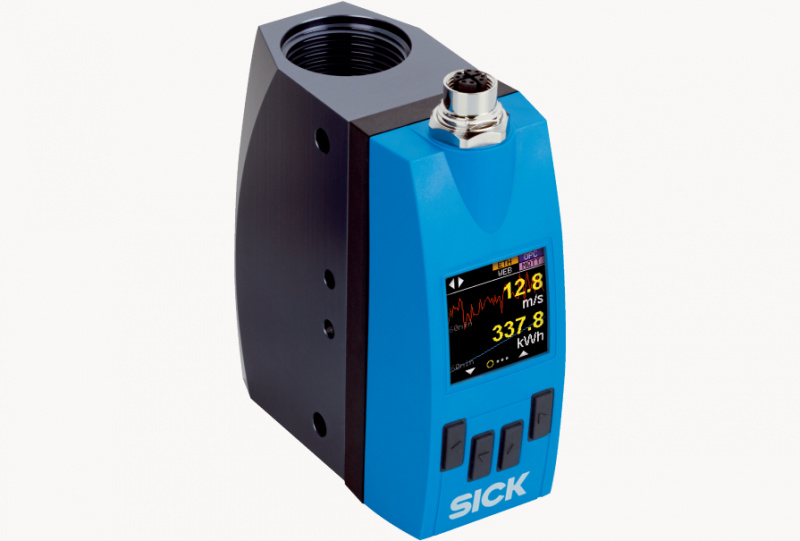

OLED krāsu displejs nodrošina pārskatāmu:

  • Vairāku izmērīto vērtību attēlošanu teksta un procesa diagrammas veidā;
  • Septiņu dienu izmērīto un reģistrēto datu diagrammas un statistikas datu vērtības.

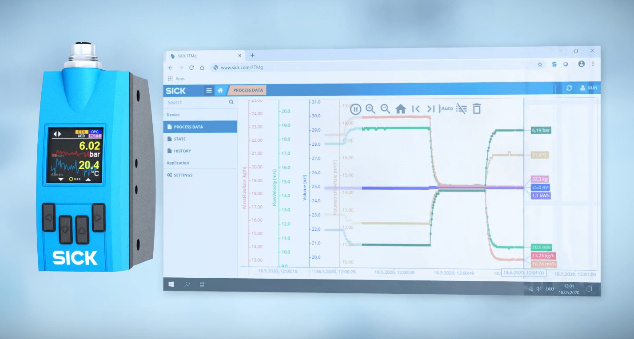

Web-serveris - (tikai Ethernet versija) un IO-Link komunikācija (tikai industriālā versija) vienkāršai sistēmas integrācijai un attālinātai datu pieejamībai;

Papildus saspiestam gaisam (pneimatiskais gaiss), var tikt mērītas arī citas nekodīgās gāzes Ar, He, CO2, N2 (t.i., argons, hēlijs, oglekļa dioksīds un slāpeklis).



Ja Jums ir nepieciešami saspiestā gaisa plūsmas mērītāji, sazinieties ar ZTF Lāsma speciālistiem, kuri palīdzēs atrast vispiemērotāko un ekonomiski izdevīgāko risinājumu. Esam šeit, lai atbalstītu!



Rakstu sagatavoja:
Juris Vuškāns
