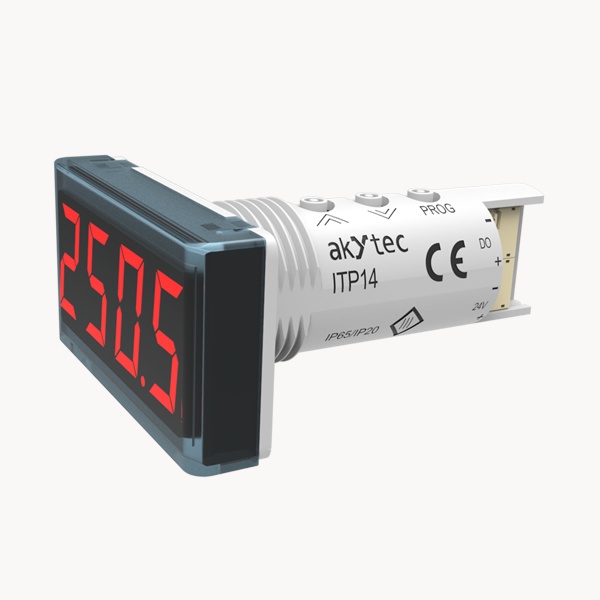

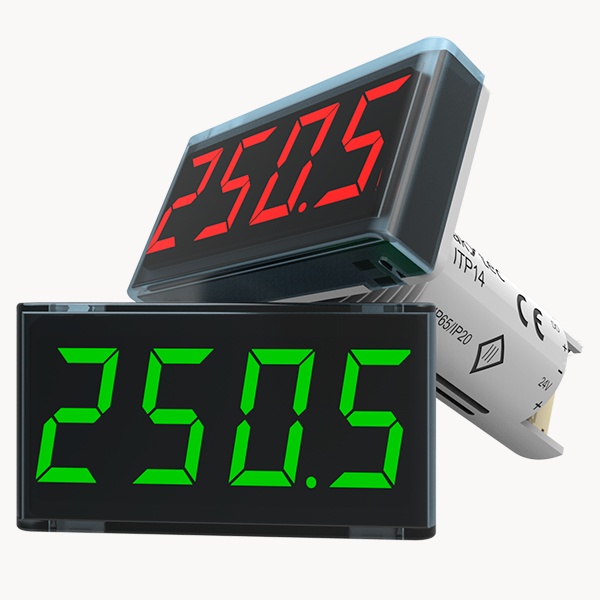

ITP14 - это универсально применимый дисплей процесса для мониторинга и управления производственными процессами. Этот дисплей имеет цифровой выход и настраиваемый аналоговый вход. Транзисторный выход NPN может управлять нагрузкой до 42 В пост. Тока / 200 мА, что позволяет осуществлять управление ВКЛ / ВЫКЛ. Вход может быть настроен либо для сигналов напряжения (0-10 В и др.), Либо для сигналов тока (4-20 мА и др.).

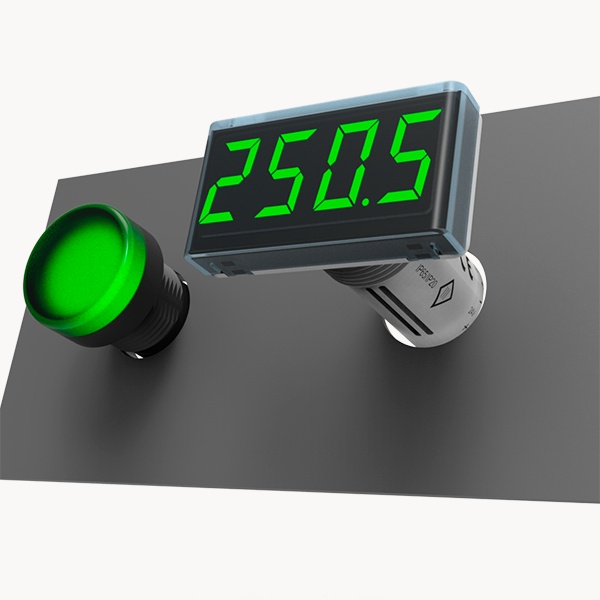

Это устройство имеет компактную стандартизированную конструкцию и вписывается в стандартную 22,5 мм скважину для сигнальных ламп. Это обеспечивает быструю и простую установку, и многие дисплеи могут быть размещены в дверце шкафа управления или на панели.
ITP14 - это универсально применимый дисплей процесса для мониторинга и управления производственными процессами. Это устройство имеет компактную стандартизированную конструкцию и вписывается в стандартную 22,5 мм скважину для сигнальных ламп. Это обеспечивает быструю и простую установку, и многие дисплеи могут быть размещены в дверце шкафа управления или на панели.
Этот дисплей имеет цифровой выход и настраиваемый аналоговый вход. Вход может быть настроен либо для сигналов напряжения (0-10 В и др.), Либо для сигналов тока (4-20 мА и др.). Перед отображением входной сигнал масштабируется и может быть отфильтрован при необходимости. Существует также дополнительная функция квадратного корня. Транзисторный выход NPN может управлять нагрузкой до 42 В пост. Тока / 200 мА, что позволяет осуществлять управление ВКЛ / ВЫКЛ. Этот выход также можно использовать как выход тревоги.
Индикатор процесса ITP14 также поддерживает функцию тревоги. Если эта функция включена, дисплей начинает мигать с частотой около 2 Гц, когда значение процесса превышает заданные значения.
Устройство требует 24 В постоянного тока. Корпус имеет класс защиты IP65 спереди и может работать в диапазоне температур от -40 до +60 ° C.
Функции и особенности:
Области применения:
Универсальный дисплей ITP14 особенно подходит для быстрой и простой установки систем визуального отображения для различных процессов, таких как водоснабжение, термическая обработка и многие другие. Компактный размер ITP14 гарантирует, что он может быть использован на месте в качестве дополнительного устройства отображения значений измерений или как часть сложной системы визуального отображения.
| Источник питания | 24 (10…30) V DC |
| Потребляемая мощность, не более. | 1 W |
| вход | 1 |
| Входной сигнал | 0(2)-10 V, 0(4)-20 mA, 0-5 mA |
| Время выборки | 0.3 s |
| точность | ±(0.2% FS + 1 digit) |
| Влияние температуры | ≤ 0.2% / 10 °C |
| Входное сопротивление | |
| 0-5 mA, 0(4)-20 mA | ≤ 120 ohm |
| 0(2)-10 V | ≥ 250 kohm |
| Выход | 1 |
| Тип | NPN transistor |
| Грузоподъемность | 200 mA, 42 V DC |
| Корпус | for panel mounting |
| Высота цифры | 14 mm |
| размеры | 48 x 26 x 65 mm |
| вес | approx. 30 g |
| Температура окружающей среды | -40…+60 °C |
| IP-код | front IP65, rear IP20 |
| Класс защиты | III |
| Относительная влажность | up to 80% (at +35 °C, non-condensing) |
