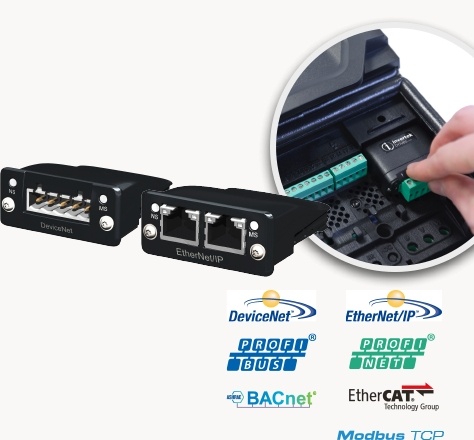

Подключаемый интерфейсный модуль Profibus от Invertek Drives

Преобразователи частоты Invertek Drives легко интегрируются в различные системы связи благодаря возможности добавления соответствующего модуля связи. Инвертеры Invertek Drives Eco и P2 серии можно подключить к таким коммуникационным интерфейсам, как DeviceNet, EthernetIP, Bacnet IP, EtherCAT, Modbus TCP, Profinet IO, EtherNet.

Интерфейс Profibus DP предназначен для установки в дополнительный слот Optidrive и позволяет подключать Optidrive к сети Profibus DP. Интерфейс предлагает следующаю функциональность:

• Автоматическое определение скорости передачи данных от 9,6 кбит/с до 12 Мбит/c
• Циклический процесс обмена данными
• Доступ к параметрам через службы чтения / записи DPV-1

Настройка преобразователя частоты для управления через этот интерфейс происходит следующим образом:

• Установите преобразователя частоты в режим Fieldbus, установив параметр P1-12 = 4
• Убедитесь, что расширенный доступ к параметрам включен на преобразователя частоты, установив P1-14 = 101
• Установите требуемый адрес узла для привода в P5-01
• Возможны другие варианты настройки параметров привода, пожалуйста, прочитайте Optidrive P2 / Optidrive HVAC Руководство пользователя для получения дополнительной информацииdbus TCP, Profinet IO, EtherNet.

При настройке сети Profibus в ПЛК важно убедиться, что выходные данные отправляются с ПЛК для накопителя имеет меньший номер слота, чем входные данные от накопителя обратно в ПЛК.

Дополнительная информация доступна в руководстве продукта на нашем сайте.
