Kā konfigurēt Seneca Z-KEY Bridge un Server režīmus?

15. marts 2023
Produkti Attēli Kontakti

Datu apmaiņa starp dažādām ierīcēm ir neatņemama procesu un rūpnīcu automatizācijas sastāvdaļa, kas bieži vien rada inženieriem neplānotas galvassāpes. Komunkācijas protokolu salāgošana un iekārtu savstarpējas darbības nodrošināšana ir īpaši svarīgs automatizācijas uzdevums. Pat maza datu neprecizitāte var radīt būtiskus traucējumus uzņēmuma ikdienā, kas beigās var atspēlēties kā finasiāls zaudējums. Tas Jums var šķist smieklīgs salīdzinājums, bet automatizācijas iekārtām datu plūsma ir tik pat vitāla kā cilvēkam asins cirkulācija asinsvados.

Es vēlreiz atkārtošos, lai darbinieki saņemtu reālā laika ražošanas datu plūsmu, veiktu datu apmaiņu starp saistītām sistēmām, kā arī uzraudzītu un kontrolētu iekārtas, ir nepieciešama moderna automatizācija. Projektējot iekārtas no jauna vai modernizējot esošās, Modbus RTU un Modbus TCP IP protokolu savstarpēja salāgošana joprojām ir aktuāls izaicinājums daudziem no mums. Iedziļinoties ZTF LĀSMA klientu vajadzībās, esam atraduši lielisku risinājumu protokolu savienošanai. Tas ir Seneca Z-KEY- Gateway

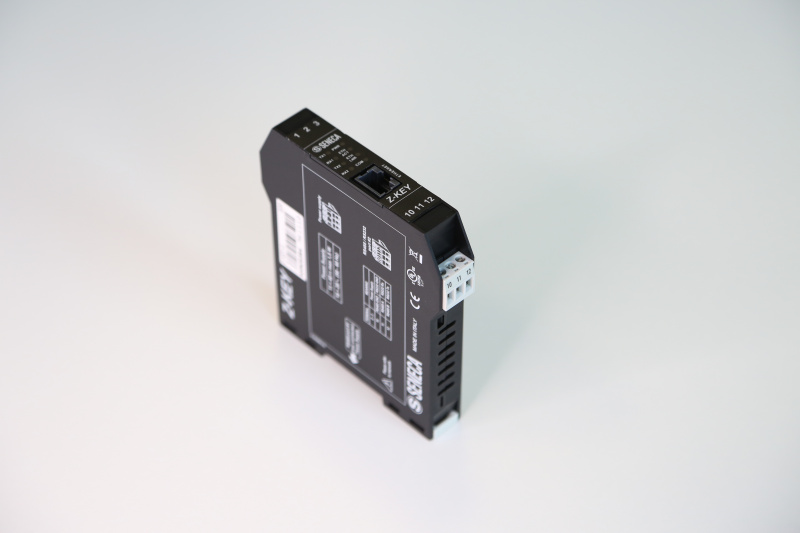

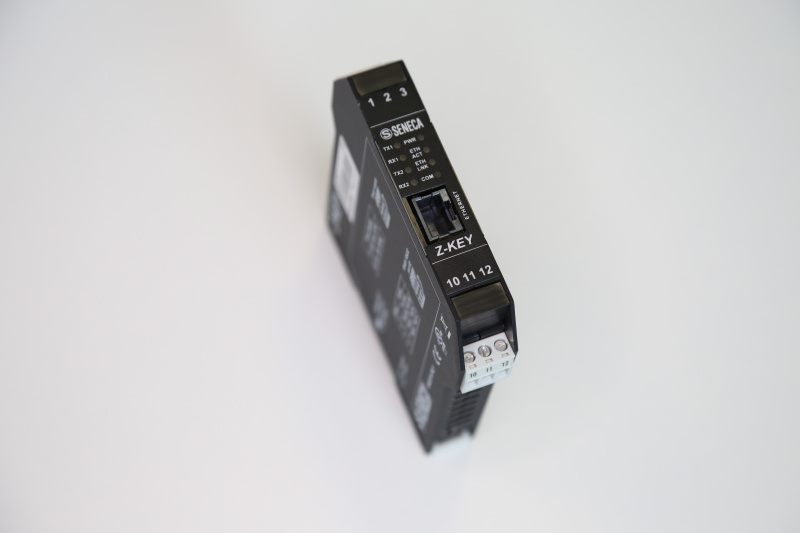

Mazliet vairāk par Seneca Z-KEY?

Seneca Z-KEY ir elastīgi un vienkārši konfigurējama ierīce ar dažādiem protokolu konvertācijas - datu apmaiņas režiīmiem. Ar RS232, RS485 un Ethernet pievienojumu starpniecību Jūs varēsiet izveidot inovatīvu tīkla arhitektūru, ietaupot gan laiku, gan izmantoto komponenšu daudzumu.

Modbus RTU un Modbus TCP komunikācijas protokolu sapludināšana ir viegla, ērta un elastīga, izmantojot Seneca Z-KEY. Ja neticat rakstītajam, apskatiet mūsu inženiera sagatavoto video materiālu, kurā 5 minūšu laikā, uzzināsiet visu nepieciešamo.

Šajā video redzēsiet:

  • Seneca Z-KEY konfigurāciju Ethernet-->Serial Gateway (Bridge) režīmam:
  • Seneca Z-KEY konfigurāciju Ethernet-->Serial Gateway (Server) režīmam:

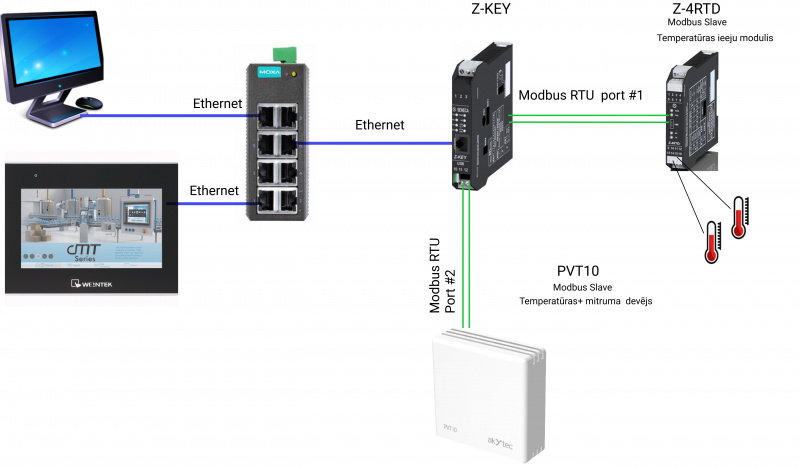

  • Komunikācijas pārbaudi starp Master un Slave iekārtām, izmantojot Seneca Z-KEY.

Seneca Z-KEY pielietojums:

  • Protokolu konvertācijai Modbus RTU/ASCII<-->Modbus TCP IP
  • Modbus TCP serveris
  • Modbus RTU/ASCII serveris

Seneca Z-KEY tehniskie parametri:

  • Barošanas spriegums: 10-40Vdc/19-28 Vac
  • 1x Ethernet un 2x Serial pieslēgumi,
  • IP20 aizsardzības klase
  • Ekspluatācijas temperatūra: -20..+70C

Galvenās priekšrocības:

  • Modbus TCP IP, Modbus RTU, Modbus ASCII protokolu atbalsts
  • Konfigurācija caur iebūvētu web serveri
  • Iebūvēts datu plūsmas monitorings
  • Iebūvēts Seneca IO moduļu Modbus reģistru mappings.

Citi raksti un video materiāli par Seneca Z-KEY un Gateway ierīcēm:

  1. Kā 3 minūtēs nolasīt Modbus RTU ierīci ar SENECA R-KEY-LT?
  2. Parocīga arhitektūras veidošana ar SENECA Z-KEY
  3. Modbus RTU caur esošu Ethernet tīklu
  4. Profinet IO <-> ModBUS RTU / TCP-IP gateway no SENECA
