VIDEO: Kā noteikt objektu caur stiklu ar SICK Power Prox?

2022-12-12
Video Produkti Attēli Kontakti
VIDEO: Kā noteikt objektu caur stiklu ar SICK Power Prox?-0

Ļoti bieži ražošanas līnijās ir gadījumi, kad objekti jānosaka tikai kādā noteiktā zonā, slāpējot sensora darbību pirms vai pēc šīs zonas. Piemēram, konveijera posmā vai kādā tvertnē, kas norobežota ar caurspīdīgu stikla posmu. Jautāsiet, kā to izdarīt? To iespējams panākt ar SICK Power Prox sērijas optiskajiem distances sensoriem, uzstādot to darbību loga jeb Window režīmā.

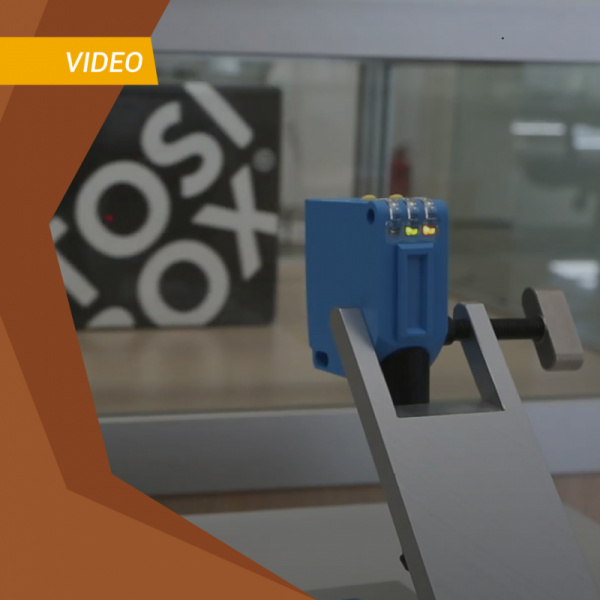

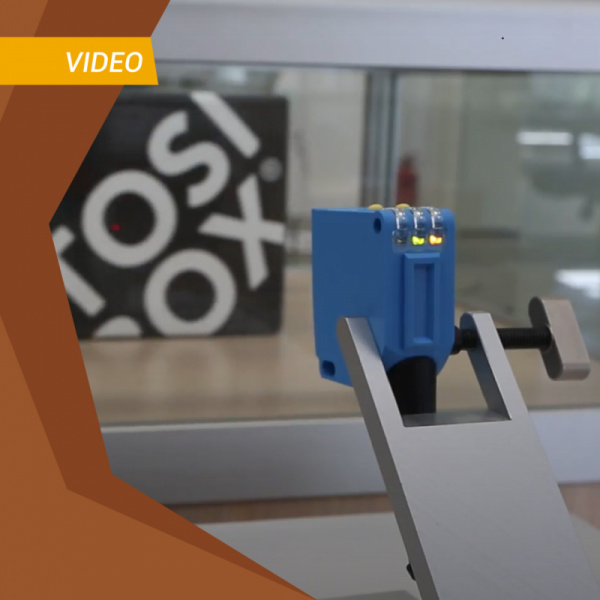

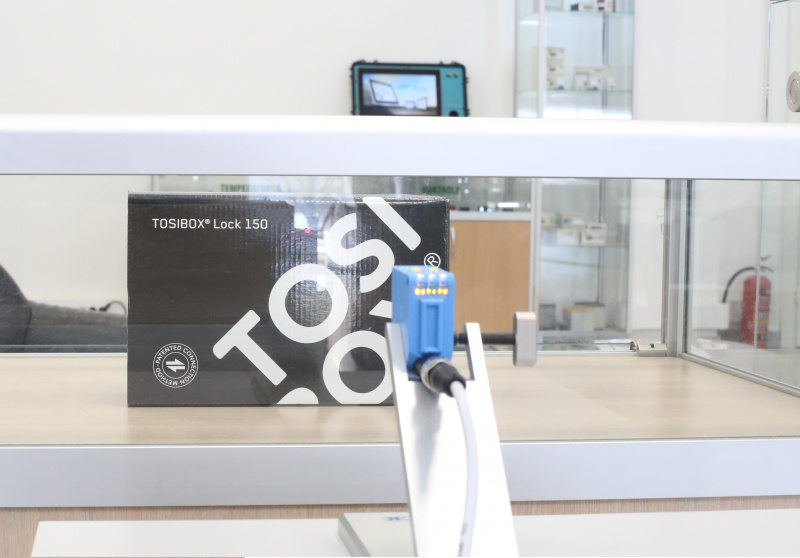

Raksta turpinājumā un video prezentācijā apskatīsim sensora konfigurēšanu Window režīmā un to sensora darbību, nosakot dažāda veida objektus caur stiklu.

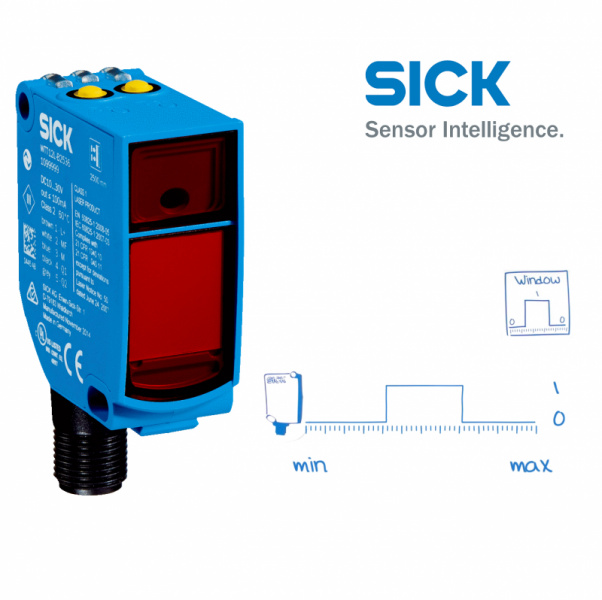

SICK Power Prox distances sensoriem ar IO-Link komunikāciju vienu no digitālajām izejām iespējams iestatīt Window režīmā. Tas ļauj sensoram noteikt objektus tikai izvēlētajā diapazona logā.

SICK Power Prox distances sensoru priekšrocības:

  • Precīza objektu noteikšanu caur stiklu vai citu caurspīdīgu virsmu;
  • Uzstādāms lielākā distancē no objekta (līdz pat 3,8 m);
  • Darbību neietekmē objekti, kas šķērso sensora staru pirms vai pēc uzstādītā diapazona loga.

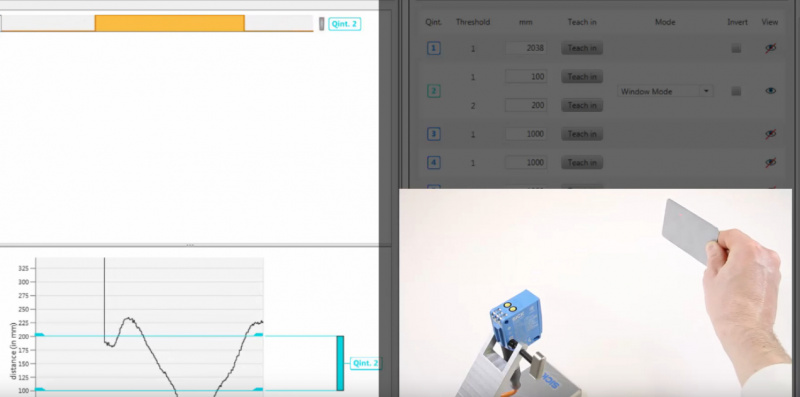

SICK PowerProx sensora uzstādīšana Window režīmā:

  1. SICK PowerProx sensors tiek savienots ar IO-Link Master ierīci, piemēram, IOLA2US-01101 (SiLink2 Master) - IO-Link USB Master savienojuma modulis vienam sensoram;

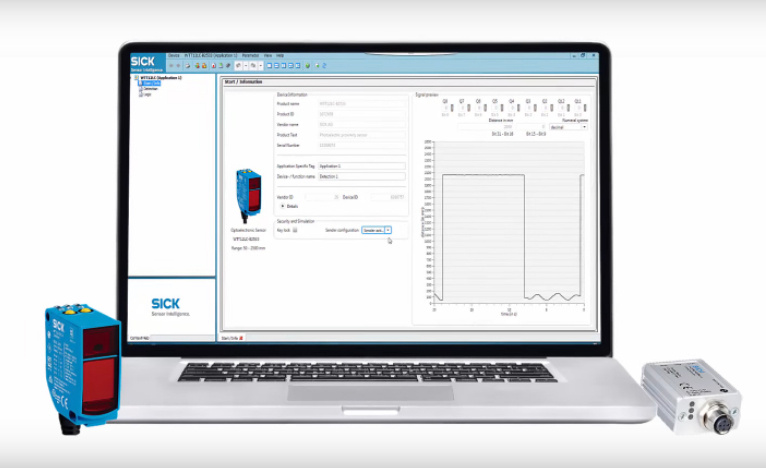

  2. IO-Link USB Master modulis tālāk tie savienots ar datoru un bezmaksas konfigurācijas programmu SOPAS;
  3. Programmā SOPAS ir redzami visi sensora pamatdati un faktiskie nostrādes izejas dati;

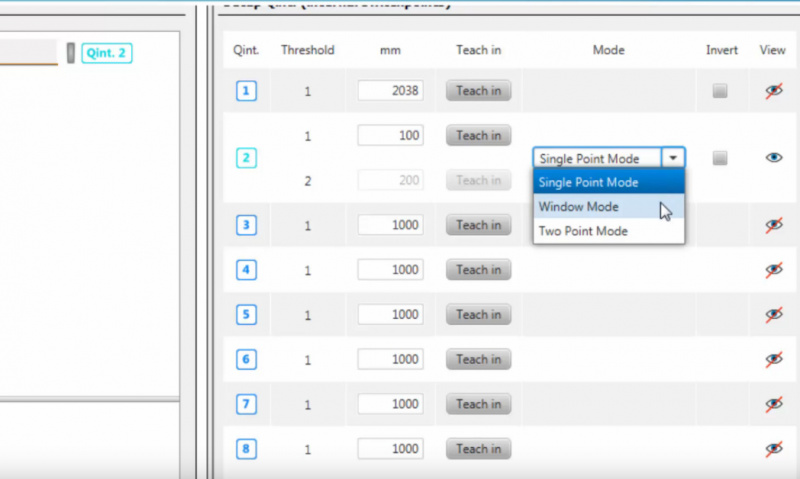

  4. SICK PowerProx sensoru modeļiem ar IO-Link komunikāciju otro digitālo izeju ir iespējams uzstādīt pielāgotā nostrādes režīmā - Window;
  5. Brīvi ievadām izvēlētās diapazona loga vērtības, kurā nepieciešams noteikt objektus;
  6. Varam veikt sensora nostrādes pārbaudi, vizuāli pārliecinoties par tā izejas nostrādi tikai izvēlētajā diapazona logā;

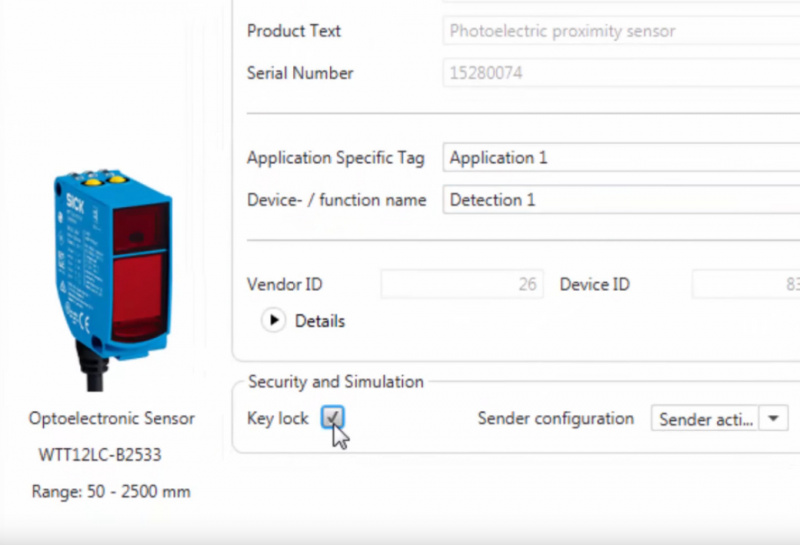

  7. Papildus iespējams nobloķēt sensora korpusa spiedpogas, lai novērstu iespēju netīšām atiestatīt uzstādītās diapazona loga vērtības.
