Узнайте, как это сделать с новым M-BUS SENECA <-> ModBUS

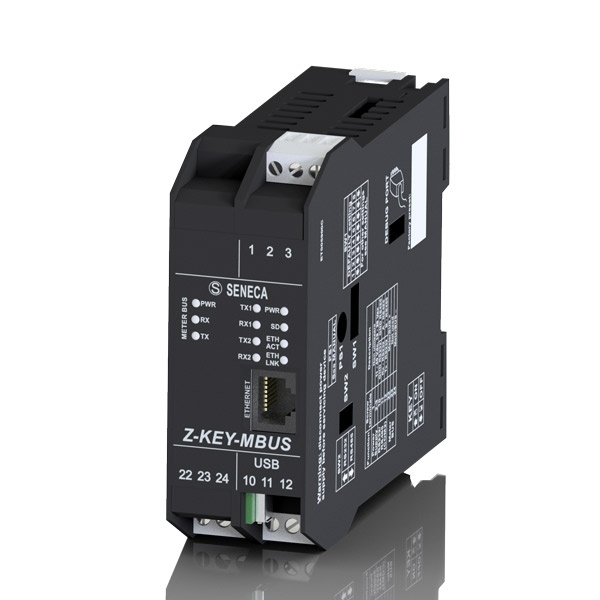

Z-KEY-MBUS - это преобразователь, способный считывать, преобразовывать и передавать данные через Modbus RTU / TCP-IP от M-BUS до 25 приборов. Этот продукт идеально подходит для приложений, в которых используются анализаторы, счетчики, датчики с протоколом Meter-Bus.

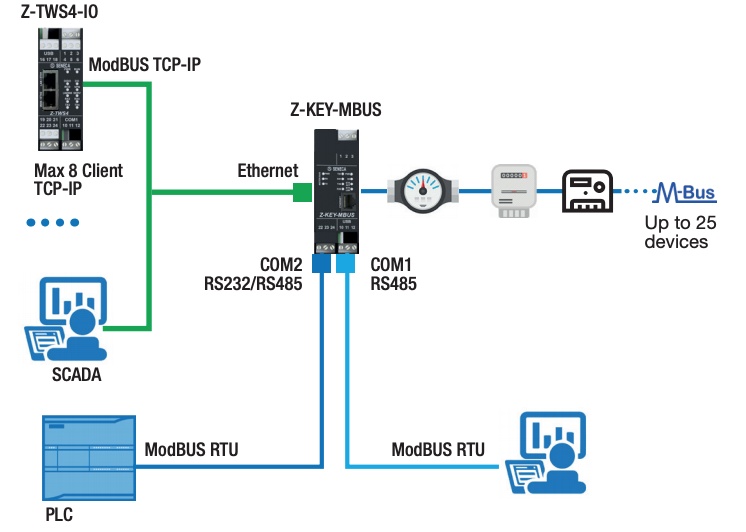

M-BUS - это основная шина, используемая для учета электроэнергии и интеллектуального управления счетчиками, то есть для раздельного учета потребления тепла, воды, электричества и газа. Z-KEY-MBUS - это преобразователь, способный считывать, преобразовывать и передавать данные из ModBUS RTU / TCP-IP до 25 приборов Meter-BUS и наоборот. Он объединяет один порт Ethernet, два последовательных порта, один порт micro USB и один порт M-BUS.

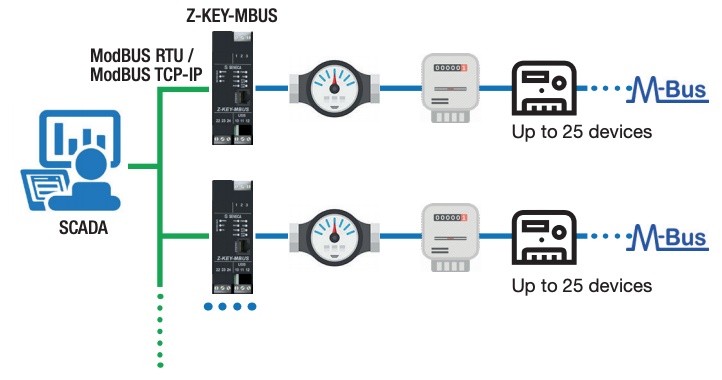

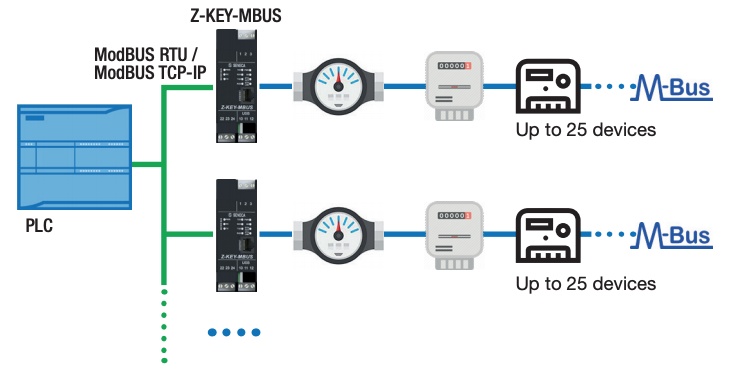

Этот продукт идеально подходит для приложений, в которых анализаторы, счетчики, датчики и устройства Meter-Bus должны быть подключены или интегрированы в сеть. С помощью этого конвертера вы можете сканировать сеть M-BUS для обнаружения устройств, автоматически загружать их конфигурацию и автоматически строить отображение ModBUS с указанием адреса и типа данных.
Z-KEY-MBUS настраивается через веб-сервер без необходимости использования внешнего программного обеспечения. Устройство также оснащено базой данных основных устройств M-Bus, которые постоянно обновляются для облегчения автономных конфигураций.
| ИСТОЧНИК ПИТАНИЯ | 11..40 Vdc; 19..28 Vac, 50–60 Hz |
| ПОТРЕБЛЕНИЕ МОЩНОСТИ | 3,5 W (типичный), 6,5 W (Максимум) |
| ИЗОЛЯЦИЯ | 1.500 Vac 3-пути(M-BUS/RS232-RS485/мощность) |
| Светодиодные индикаторы состояния | Источник питания Доступ к SD-карте Ethernet-соединение и трафик Данные Tx / Rx на последовательных портах M-BUS Источник питания / Связь Данные Tx / Rx на порт M-BUS |
| Степень защиты | IP20 |
| РАБОЧАЯ ТЕМПЕРАТУРА | -20°C..+50 °C |
| MICRO SD SLOT | Да, он поддерживает SD-карты до 32 ГБ макс |
| Порт M-BUS | Н.Р.. 1 с поддержкой до 25 ведомых устройств M-BUS |
| ЭТЕРНЕТ-ПОРТ | Н.Р.. 1 Fast Ethernet 10/100 baseTx, RJ45 на передней панели |
| ПОСЛЕДОВАТЕЛЬНЫЕ ПОРТЫ | Н.Р.. 1 порт COM # 1 RS485 на разъеме IDC10 Н.Р.. 1 порт COM # 2 RS485 / RS232 коммутируемый на клеммах |
| МИКРО USB-ПОРТ | Н.Р.. 1 разъем Micro USB |
| КОНФИГУРАЦИИ | Через встроенный веб-сервер: считывание состояний (до 50 тегов на страницу), настройки, устройства M-BUS, сканирование сети M-BUS, тег установки, обновление прошивки и базы данных. |
| DIP-ПЕРЕКЛЮЧАТЕЛЬ | да |
| РАЗМЕР (WXHXD) | 35 x 100 x 112 мм |
| ВЕС | 210 г |
| КОРПУС | Черный пластик PA6 со стеклянным наполнением, черный цвет |
| УСТАНОВКА | для 35 мм рельса IEC EN 60715 |
| СЕРТИФИКАТЫ | CE |
| НОРМЫ | EN 61000-6-4, EN 61000-6-2, EN 61010-1 |
