ВИДЕО: Обнаружение утечек в системах сжатого воздуха с помощью SICK FTMg и PAC50 LT

2022-07-26
Видео Продукты Фото Контакты
ВИДЕО: Обнаружение утечек в системах сжатого воздуха с помощью SICK FTMg и PAC50 LT-0

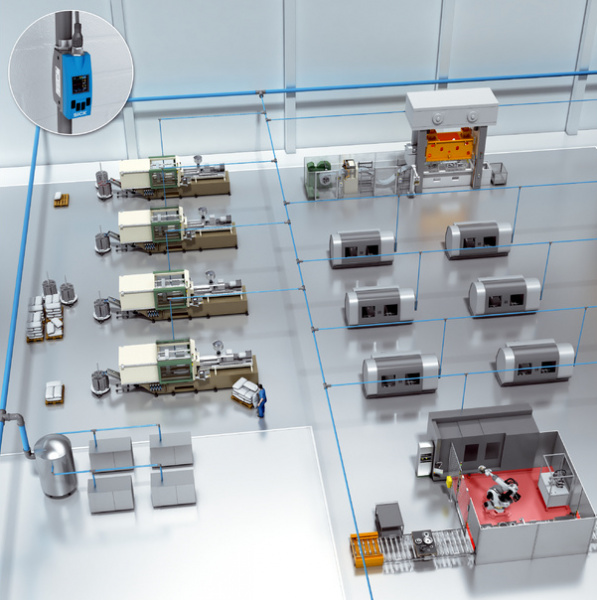

В промышленной автоматизации сжатый воздух является самой дорогой формой энергии. Поэтому управление энергопотреблением в соответствии с ISO5001 играет все более важную роль. В целях экономии затрат необходимо обеспечить максимально быстрое обнаружение утечек. Предлагаемые решения для обнаружения утечек сжатого воздуха от производитела SICK с видеопрезентацией  обсуждаются ниже.

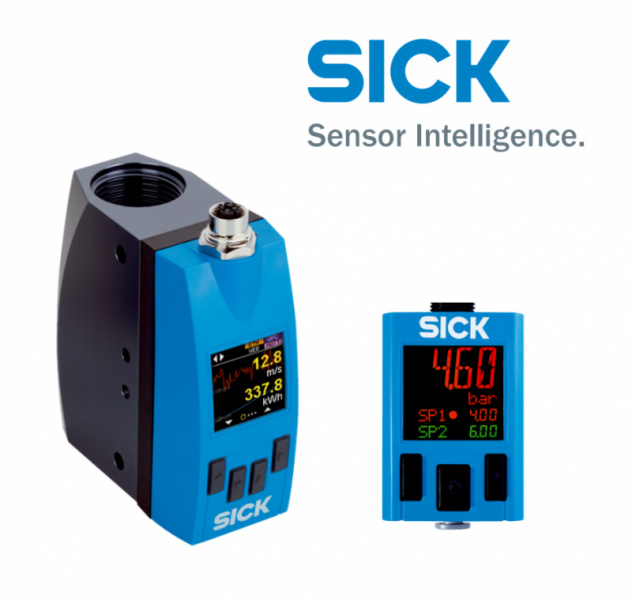

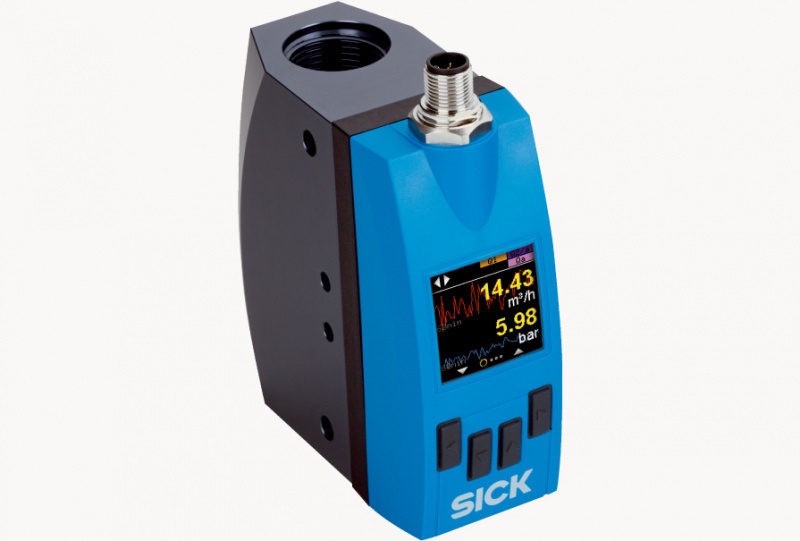

1. Расходомер сжатого воздуха SICK FTMg с обнаружением утечек

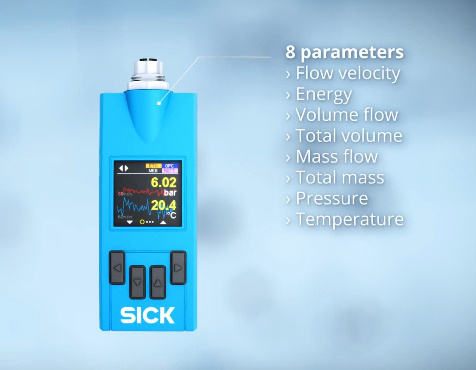

Расходомер сжатого воздуха SICK FTMg может одновременно измерять расход, давление и температуру, а также вычислять и выводить до восьми параметров процесса: скорость потока, объем потока, совокупный объем, массовый расход, совокупную массу, потребление энергии, текущее давление и температура. Цветной OLED-дисплей обеспечивает четкое представление в виде текста и диаграммы процесса двух измеряемых величин одновременно.

Датчик расхода SICK FTMg имеет высокую динамику измерения, что позволяет обнаруживать даже небольшие потери давления. Кроме того, внутренняя регистрация данных за семь дней и встроенная статическая оценка помогают обнаруживать даже самые незначительные утечки в пневматической системе.

Технические характеристики :

Промышленная версия:

  • Источник питания 17… 30VDC;
  • (1x аналоговый выход + 1x цифровой выход + 1x конфигурируемый выход);
  • Cвязь IO-link;
  • Номинальные диаметры труб: DN15, DN20, DN25;
  • Диапазон давления: 0… 16 бар;
  • Диапазон температур: -20… 60 °C.

Версия Ethernet:

  • Источник питания Power over Ethernet (PoE);
  • TCP / IP, OPC UA, MQTT;
  • Bстроенный веб-сервер;
  • Номинальные диаметры труб: DN15, DN20, DN25;
  • Диапазон давления: 0… 16 бар;
  • Диапазон температур: -20… 60 °C.

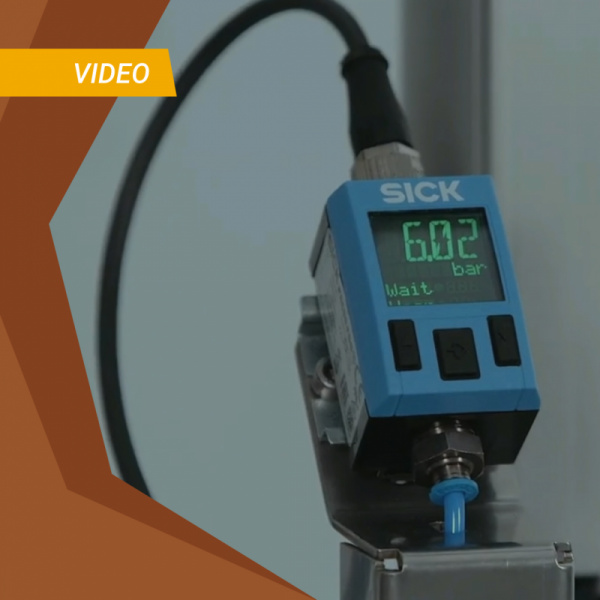

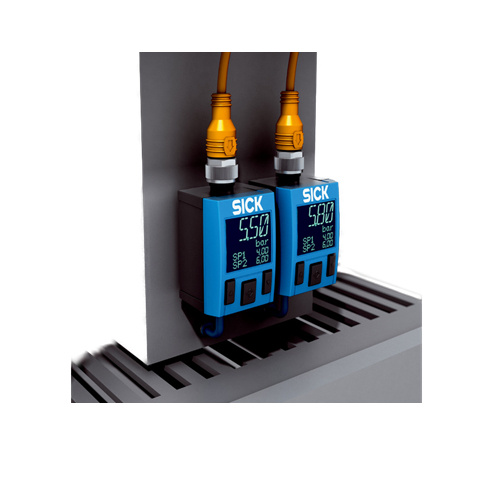

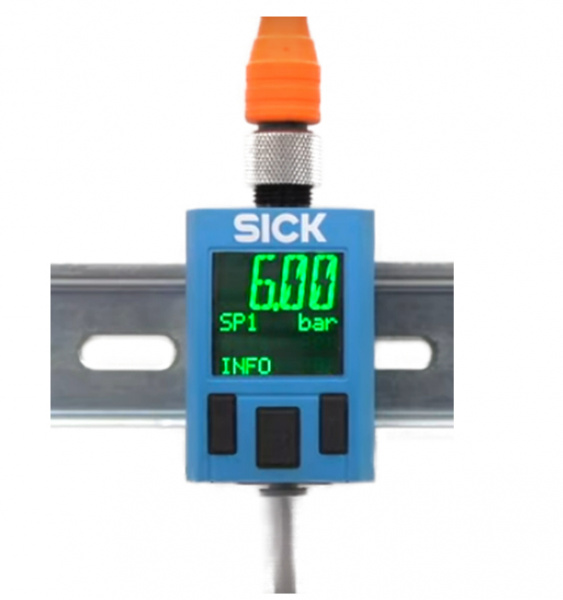

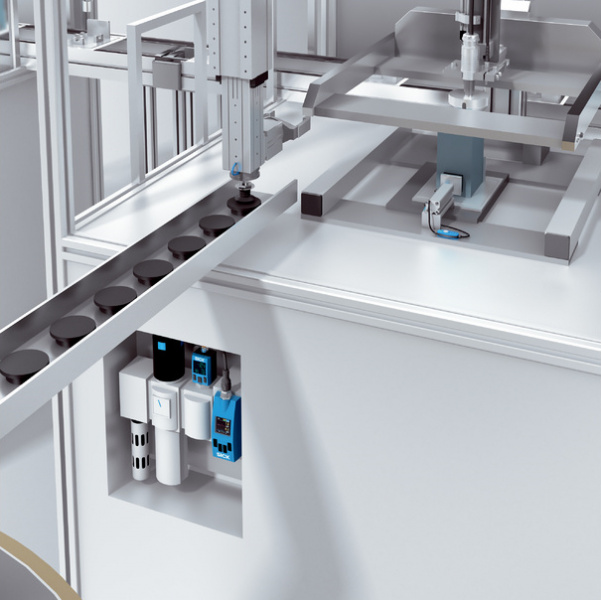

2. SICK PAC50 LT (тестер утечки) - датчик давления сжатого воздуха

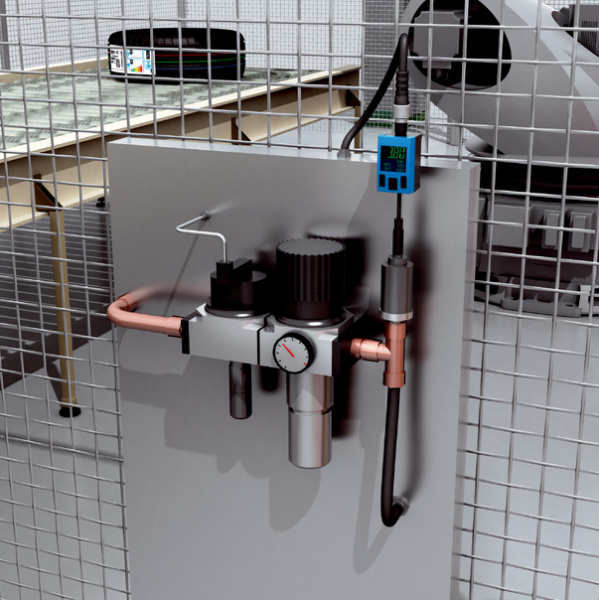

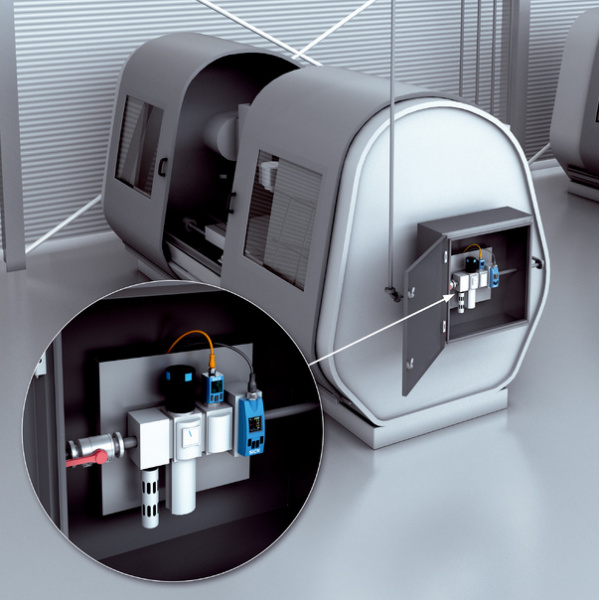

Более экономичной альтернативой расходомеру SICK FTMg является датчик давления сжатого воздуха SICK PAC50 LT. Его можно использовать как обычное реле давления с 2 цифровыми выходами и 1 аналоговым выходом, а также дополнительная встроенная функция проверки утечек, которая проверяет падение давления в определенных пределах за определенный период времени. Датчик SICK PAC50 LT предназначен для использования в небольших сетях сжатого воздуха или для отдельных конечных пользователей сетей и оборудования.

Установив два порога давления p1 и p2, а также желаемую продолжительность измерения t-out, можно проверить, имеет ли замкнутая система сжатого воздуха перепад давления и утечку воздуха. Измерение можно запустить, нажав кнопку на датчике или подав сигнал на цифровой вход (входной сигнал на Q1).

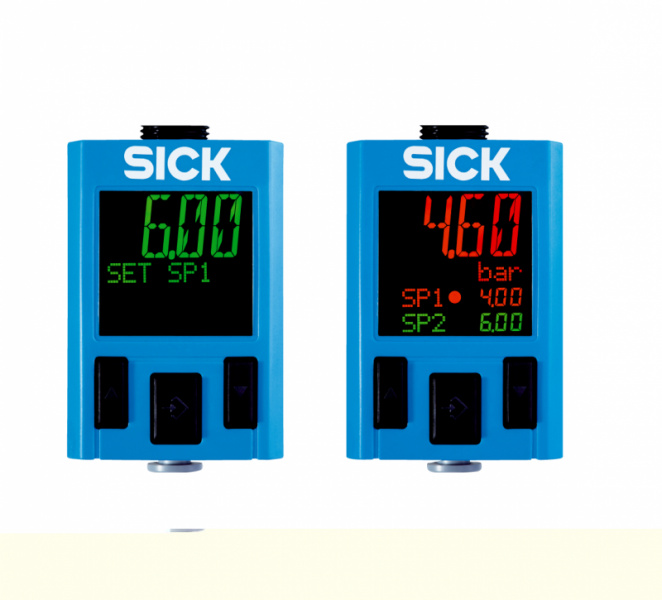

Если давление в системе падает ниже верхнего порога p1, начинается отсчет времени до превышения нижнего порога уровня p2 или до окончания установленного времени измерения (t-out). Если давление не достигает установленного нижнего порога p2 в течение заданного времени, цвет дисплея не меняется и остается зеленым. Если давление падает ниже нижнего порога p2, цвет дисплея меняется на красный, указывая на серьезную утечку в системе.

После измерения в нижней строке дисплея отображаются измеренные значения: измеренное значение времени dT, перепад давления dP, а также скорость утечки QL. Опционально одно из этих значений может быть установлено как аналоговый выход датчика. Параметры измерения свободно настраиваются в настройках датчика с помощью кнопок.

Заводские настройки:

  • p1 = 0.6 bar;
  • p2 = 0.4 bar;
  • tout = 30 sec;
  • PVOL = 0.0 liters;
  • QA = dT.

Техническая спецификация:

  • Диапазон измерения: -1 bar..10 bar;
  • Температура процесса: 0°C..+60°C,
  • Технологическое присоединение: 2 x G ¼ (внутренняя резьба),
  • Электрическое подключение: 5-контактный разъем M12.
