Новинка: Трехцветный дисплей - индикатор SMI2-M Modbus от Akytec

18 июня, 2024
Продукты Фото Контакты
Новинка: Трехцветный дисплей - индикатор SMI2-M Modbus от Akytec-0

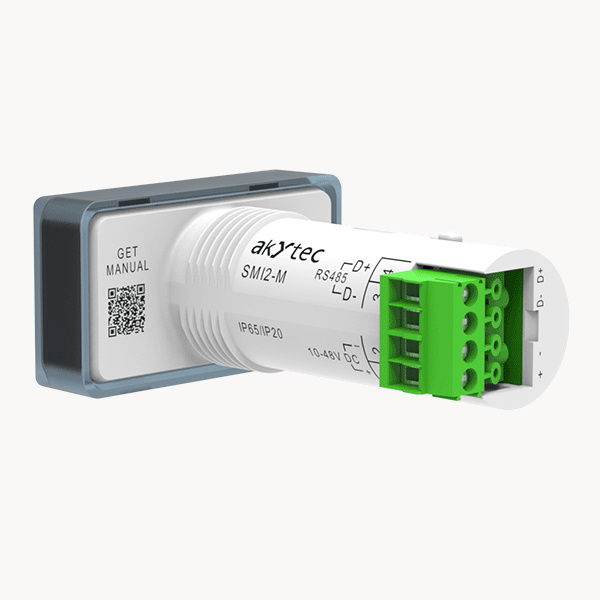

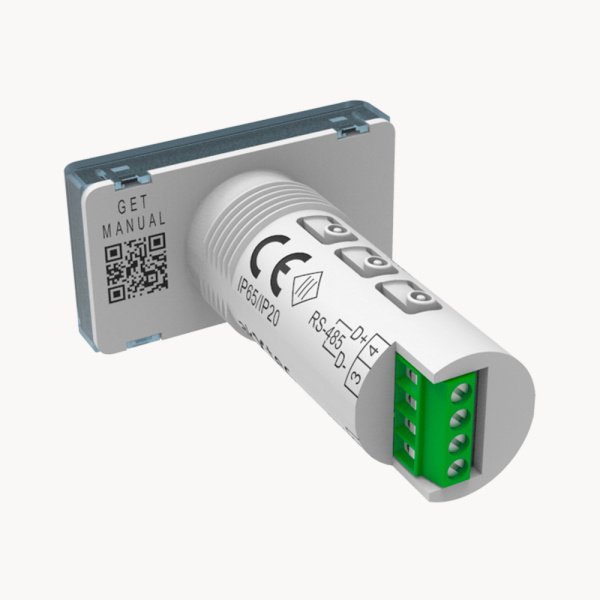

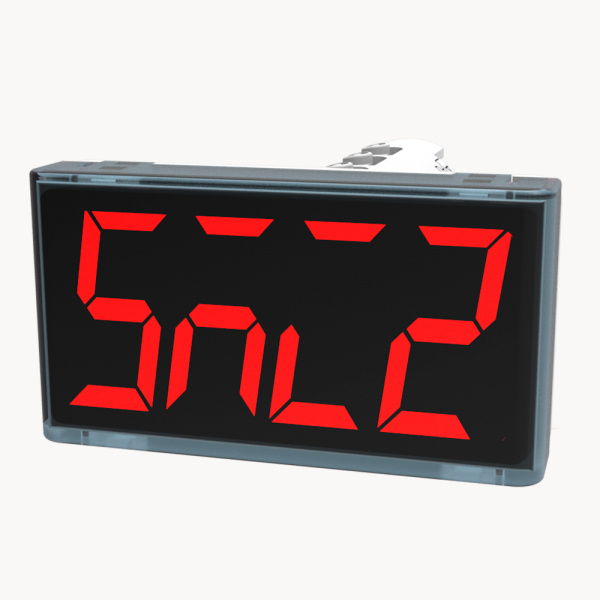

Akytec SMI2-M - это новый универсальный дисплей-индикатор с удобным и широким спектром применения в мониторинге промышленных процессов. Он имеет подключение по RS485 и может отображать до 4 цифр в зеленом, красном или желтом цвете для контролируемых значений. Индикатор компактен и может быть установлен в отверстие диаметром 22,5 мм так же, как и стандартная сигнальная лампа в распределительном щите, обеспечивая быструю и простую установку для контроля распределительные коробки в дверях или панелях

Функциональность и протоколы

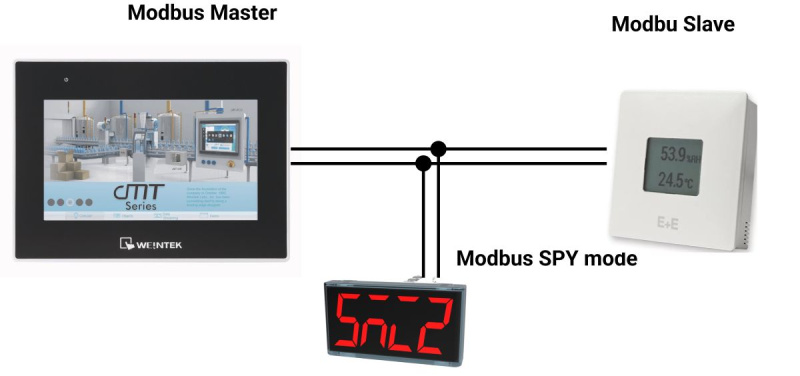

Функционально SMI2-M поддерживает протоколы связи Modbus RTU, ASCII, akYtec, обеспечивая широкие возможности интеграции в промышленные среды. Индикатор может функционировать как MASTER или SLAVE устройство сети Modbus. В дополнение к этим классическим режимам Modbus, существуют также Режим SPY. Этот режим позволяет использовать индикатор Akytec в существующей архитектуре Modbus с работающими устройствами MASTER и SLAVE, не внося изменений в конфигурацию сети. Режим SPY "прослушивает" сетевой трафик (Traffic), ожидая сконфигурированного запроса или ответа от конкретного устройства.

Цвет светодиодов Протокол Modbus Интерфейс RS485 Индикатор может использоваться в качестве ведущего или ведомого устройства Modbus Источник питания 24 В DC Простая установка в отверстие Ø22,5 мм Быстрая сборка Компактный дизайн Дисплей может быть вмонтирован в кнопочный выключатель Класс защиты IP65 Высота символов 14 мм Температура окружающей среды

Типы данных и изменение цвета

С помощью Akytec SMI2-M вы сможете отображать такие типы данных, как:

  • INT;
  • ДИНТ;
  • СЛОВО;
  • DWORD;
  • РЕАЛ;
  • СТРИНГ;
  • ВРЕМЯ.

Нужное значение может отображаться одним из 3 цветов, при необходимости можно активировать функцию мигания. Встроенная логика индикатора Akytec позволяет связать изменение цвета в зависимости от уровня контролируемого значения.

Конфигурация SMI2-M

Настройка индикатора SMI2-M удобно осуществляется через Micro-USB и программное обеспечение для настройки akYtec ToolPro можно найти на сайте производителя.

Технические характеристики Akytec SMI2-M

Напряжения питания 24 (10...48) В DC
Потребление 1.5 W
Интерфейс RS485 (2-проводной)
Протоколы ModBus RTU / ASCII, akYtec
Скорость сети 2,4...115,2 кБит/с
Экран Светодиод, 4 цифры, 7 сегментов
Высота символов 14 мм
Цвета Красный / зеленый / желтый
IP-класс Передняя панель IP65, задняя панель IP20
Размеры 48 x 26 x 65,4 мм
Маса около 30 г
Класс защиты III
Рабочая температура -40...+70 °C
Температура хранения -40...+70 °C
Митры До 80% (без конденсации)
Гальваническая изоляция Ир


Примеры применения SMI2-M

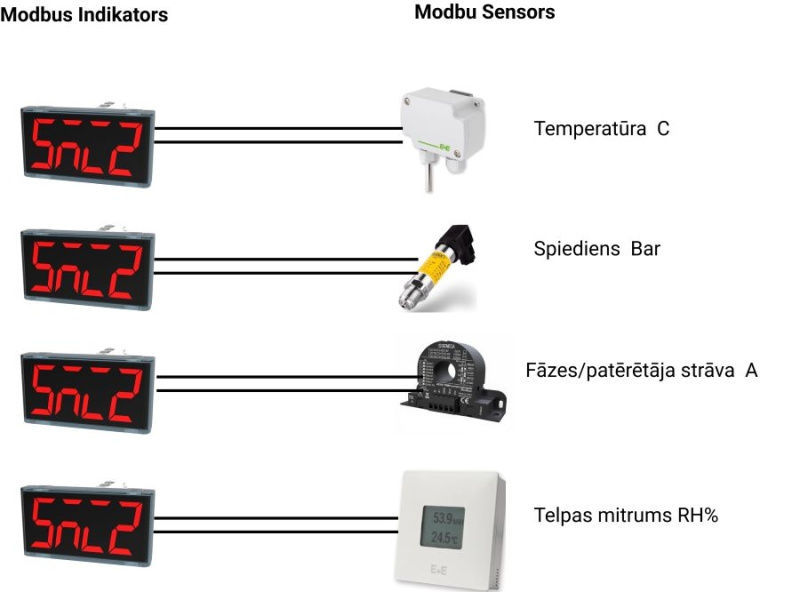

Отображение ртутных показателей (температура, давление, ток, RH% и т.д.) от датчика Modbus

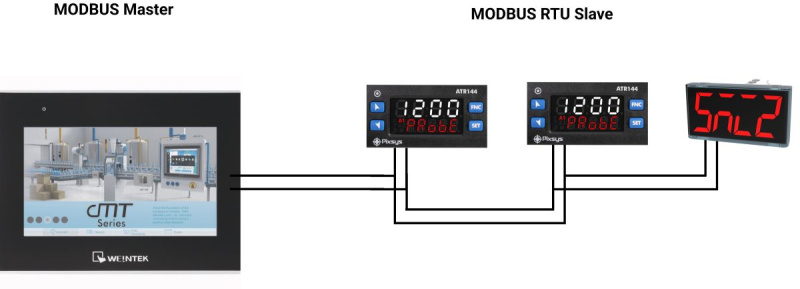

Новые значения/команды для передачи от Master-устройства к индикатору.



Переменная моторизация/дублирование в существующей сетевой архитектуре MASTER SLAVE.



С новым индикатором SMI2-M Modbus от AKytec вы сможете легко улучшить мониторинг существующих процессов благодаря режиму Modbus SPY. Он элегантно впишется в ваши новые решения, подчеркивая приятную для глаз цветовую палитру и встроенную интерактивность контролируемой переменной.
