Опыт клиентов: реальные примеры панелей HMI

4 июля, 2024
Продукты Фото Контакты
Опыт клиентов: реальные примеры панелей HMI-0

Знаете ли вы, что панель Weintek HMI Panel можно считать лучшим решением для визуализации на рынке? Многие статьи и видеоролики на сайте ZTF Lasma создают впечатление, что эти панели предлагают идеальное решение для любой ситуации. Может показаться, что достаточно подключить панель HMI к источнику питания, и визуализация создастся сама собой. Но какова реальность за пределами маркетингового "пузыря счастья"?

Когда речь идет о практичной коммуникации, интуитивной визуализации и функциональности, задачи очевидны. В этой статье вы найдете четыре реальные истории компаний, которые приняли вызов и создали индивидуальные решения.

Узнайте, как Weintek HMI помог им оптимизировать процессы и повысить эффективность.

Оглавление:



Небольшой кусочек реальности из историй пользовательского опыта Weintek, которые проливают свет на изначальную проблему, потенциальное решение и реальные преимущества с точки зрения самих пользователей.


История Winwood

Winwood это высококлассный производитель сценического оборудования, который уже более 10 лет поставляет в европейские театры все необходимое для незабываемых представлений. Используя новейшие технологии и программное обеспечение, Winwood предлагает превосходные системы автоматизации и механизмы, позволяющие легко и беспрепятственно координировать сценические переходы. Представитель компании Emīls Vīndedzis, инженер по автоматизации, поделился своим опытом работы с Weintek HMI.

Проблема, которую нужно было решить

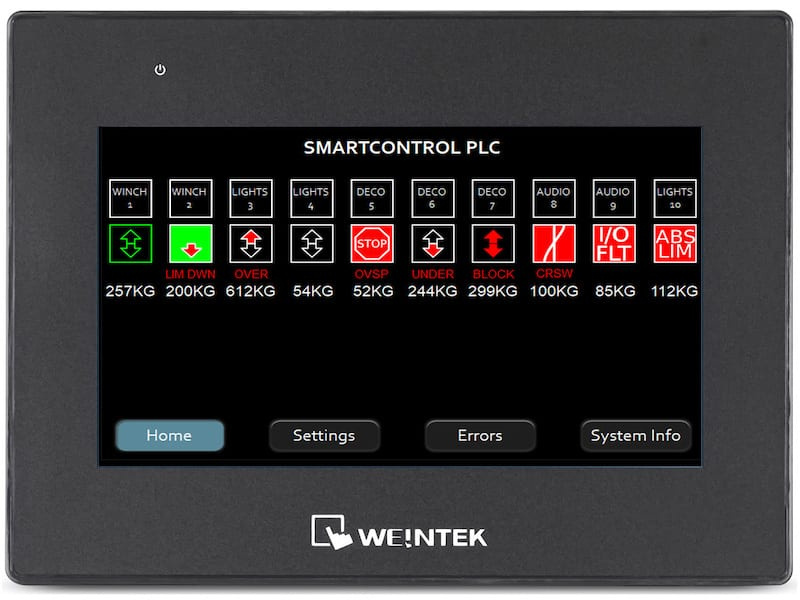

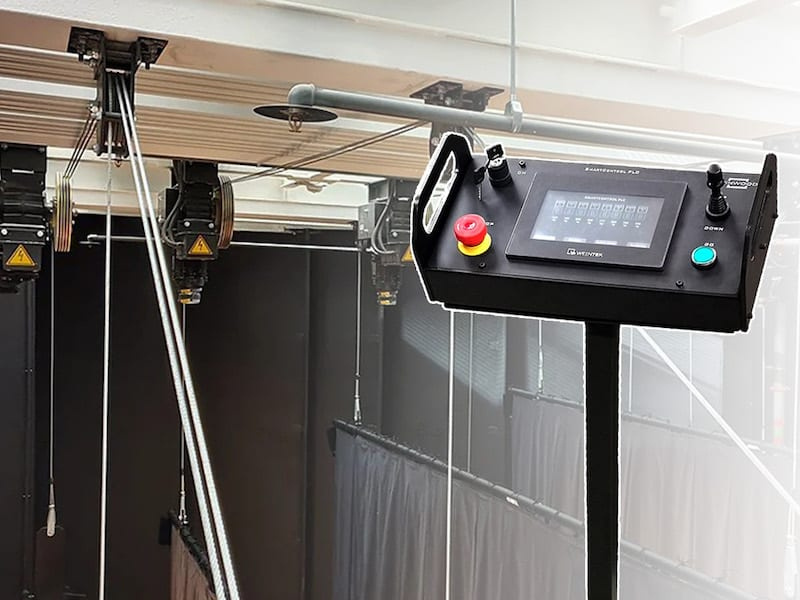

Первоначальной целью было создание системы управления среднего размера с ЧМИ и ПЛК. Задача состояла в том, чтобы внедрить разработанный собственными силами пользовательский интерфейс и реализовать его в простом в использовании устройстве. Это был пилотный проект, который теперь превратился в продукт "SmartControl PLC" - систему управления на базе 7'' главной консоли управления Weintek HMI.

Решение

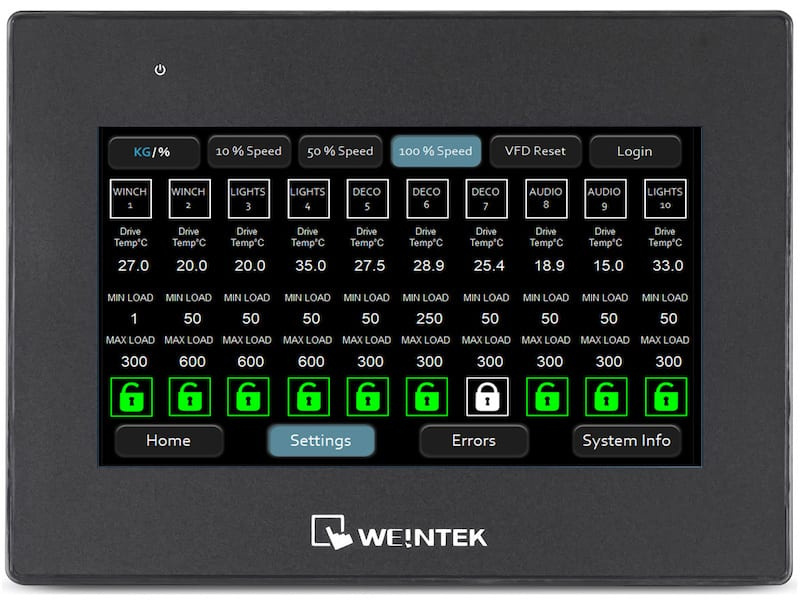

В первоначальной версии системы использовалась система Weintek MT8071iE разработать новую визуализацию, используя иконки и дополнительные шрифты собственного изготовления. Позже эта модель была изменена на cMT2078X потому что его дизайн лучше вписывается в концепцию управления сценическими системами - в этой отрасли преобладает черный цвет. Кроме того, именно эта модель в настоящее время используется в приоритетном порядке. Если нам нужен больший экран или дополнительные функции (в случае с модулем WiFi), мы используем другие модели - cMT1106X, cMT2108X2.

Преимущества Weintek

Благодаря проекту Weintek HMI компания получила следующие преимущества:

  • Современный и эстетичный дизайн
  • Простое программирование
  • Возможность использования собственных иконок и дизайна
  • Гибкая система с разнообразными опциями
  • Включить CodeSys
  • Модули WiFi

Комментарий компании

"Компания Weinteks может создать версию cMT 2078X, которая будет крепиться с задней стороны приборной панели". - Emīls Vīndedzis


История System Design

System Design это компания, специализирующаяся на автоматизации промышленности и технологических процессов, предлагающая широкий спектр продуктов и услуг. От систем управления установками фильтрации воздуха до управления зданиями и интеграции систем отопления, вентиляции и кондиционирования воздуха, System Design предлагает инновационные решения, которые повышают эффективность и снижают затраты. Основатель компании Jānis Koroševskis делится своим опытом.

Проблема, которую нужно было решить

Крупная производственная компания со сложной системой ОВКВ и сжатого воздуха (8 бар). Для снижения затрат на электроэнергию.

Решение

Панели Weintek HMI были оснащены внутренней коммуникационной сетью, позволяющей управлять своей зоной с любого дисплея - перекрывать производственный цех с помощью клапанов, видеть, управлять, контролировать систему сжатого воздуха в целом, а также управлять микроклиматом и системой фильтрации в цеху. В общей сложности 7xCMT2078X Каждый в своей производственной зоне с одним ПЛК в качестве MASTER. Каждый дисплей в качестве ведущего Modbus RTU для суммирования сигналов на клапаны и датчики, а также на оборудование AHU.

Преимущества Weintek

Благодаря проекту Weintek HMI компания получила следующие преимущества:

  • Каждая мастерская может управлять своей зоной
  • Отключите сжатый воздух в вашей зоне
  • Установите параметры подачи/фильтрации воздуха
  • Установите расписание
  • Просматривайте общее состояние системы
  • Удаленный мониторинг и настройка

Комментарий компании

"Небо - это предел. Перед подключением мастера я составил расписание на день/неделю для зоны с помощью встроенных функций IF, без использования макросов или Codesys". - Jānis Koroševskis


История Vides resursu centrs

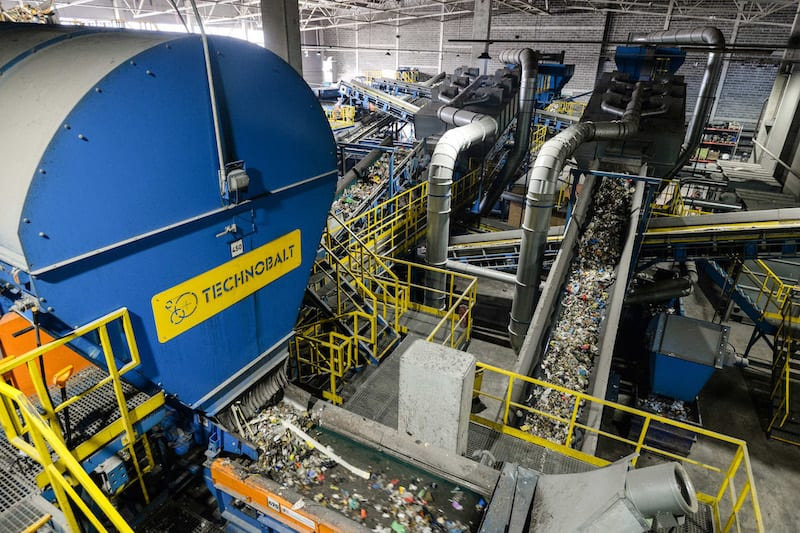

Vides resursu centrs - крупнейший мусоросортировочный завод в Балтии, который за первый год работы переработал 260 000 тонн предварительно отсортированных отходов, отделив вторсырье и опасные отходы. Инновационные решения и эффективная работа центра помогают сократить количество отходов, отправляемых на свалку, способствуя более экологичному управлению ресурсами. Jānis Griķis, технический директор компании, рассказывает о своем опыте работы с Weintek..

Проблема, которую нужно было решить

Для более эффективного использования и применения ресурсов возникла необходимость в динамическом контроле и визуализации различных процессов.

Решение

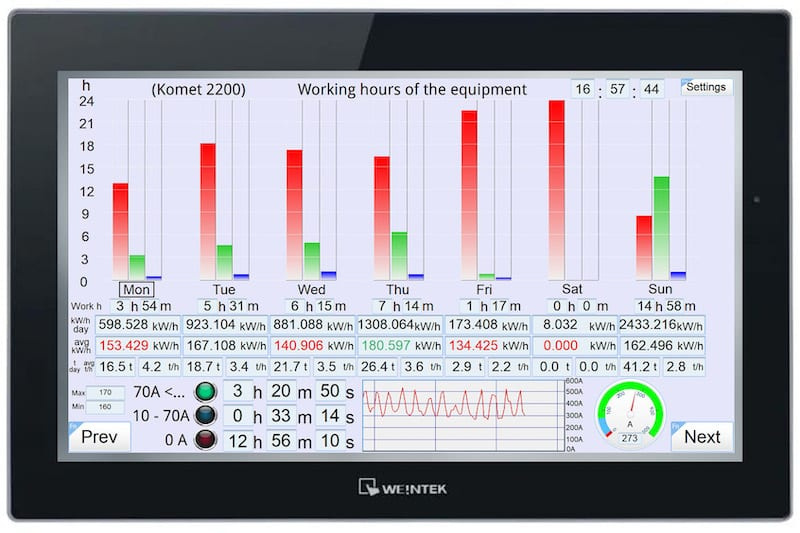

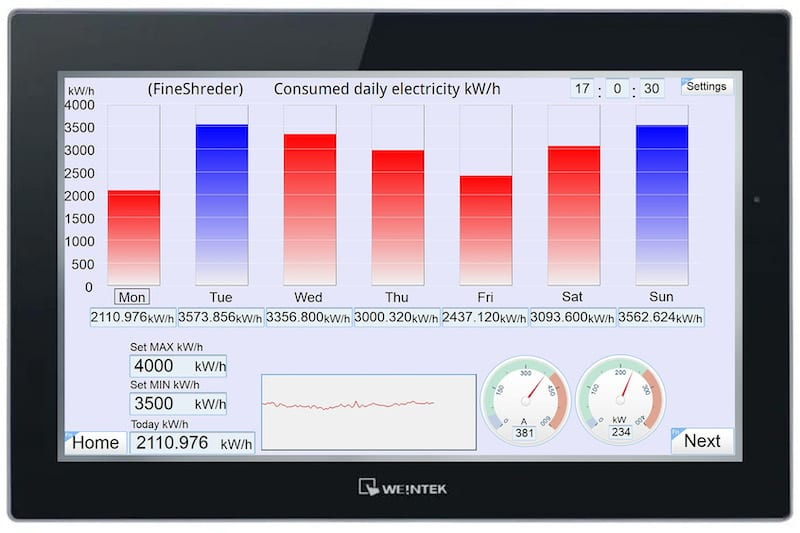

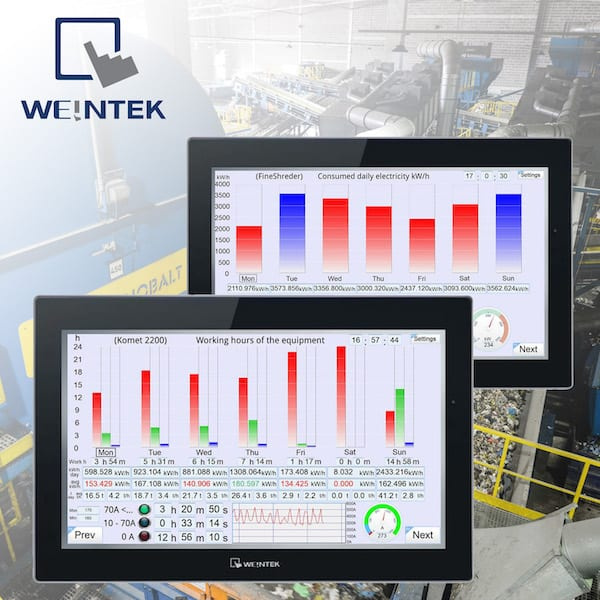

Решение принимается в пользу ВайнтекаcMT3162X. Кроме того, использовались счетчик электроэнергии Seneca и модуль взвешивания. Оба модуля используют протокол Modbus TCP/IP, который легко читается с помощью Weintek. Далее я разработал визуализацию в Weintek таким образом, чтобы на одной из страниц можно было увидеть ежедневную сводку за последние семь дней (потребление электроэнергии, часы работы при заданной нагрузке, производство и т. д.), чтобы можно было увидеть, какие смены работали лучше, а какие имели проблемы. С помощью дисплея трендов Weintek вы можете четко отслеживать нагрузку на завод в режиме реального времени, а с помощью гистограммы событий вы можете легко увидеть события дня и историческую нагрузку на завод.

Преимущества Weintek

Благодаря проекту Weintek HMI компания получила следующие преимущества:

  • Поддержка больших коммуникационных протоколов
  • Очень простое и быстрое подключение к другим устройствам
  • Удобное управление и считывание информации

Комментарий компании

"Weintek - это очень широкое и универсальное устройство как для промышленных масштабов, так и для домашнего использования в проекте "умный дом". -Jānis Griķis


История Liepājas ūdens

Liepājas ūdens SIA это столичное предприятие, принадлежащее Лиепайскому городскому самоуправлению, основанное в 2004 году. Компания обеспечивает добычу, подготовку и подачу качественной питьевой воды, а также сбор, очистку и сброс сточных вод в соответствии с нормами Латвии и ЕС. Представитель компании Uldis Zīverts делится своим опытом.

Проблема, которую нужно было решить

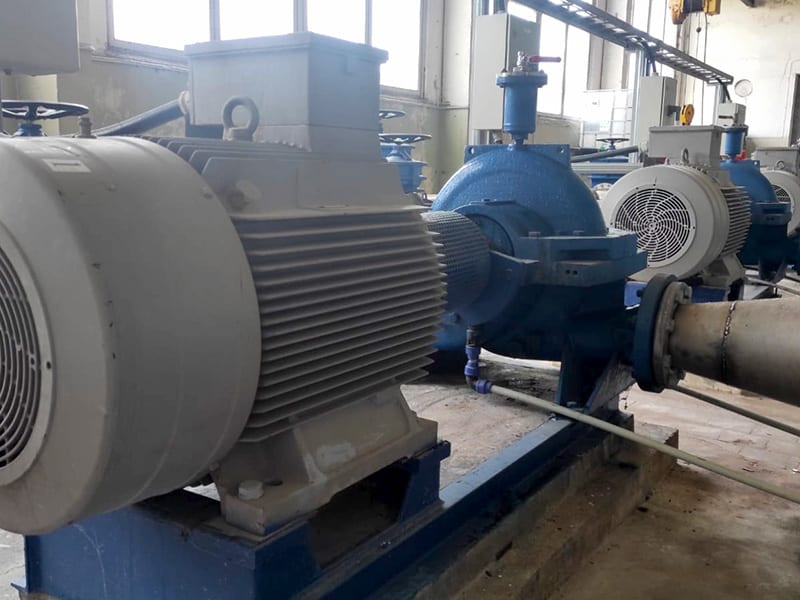

Насосные станции с неполной информацией, доступной оператору в диспетчерской, неполным управлением насосами и учетом времени работы. Ручное вращение насосных каскадов между режимами работы и отдыха.

Решение

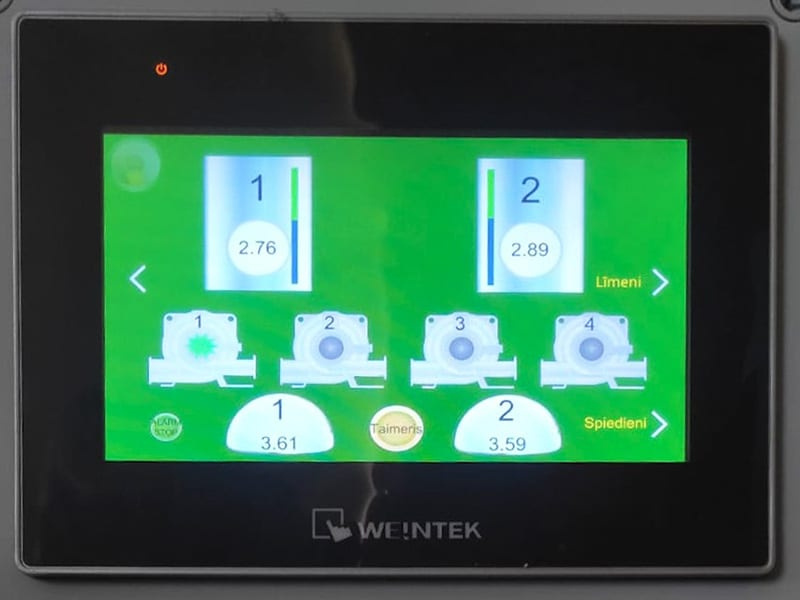

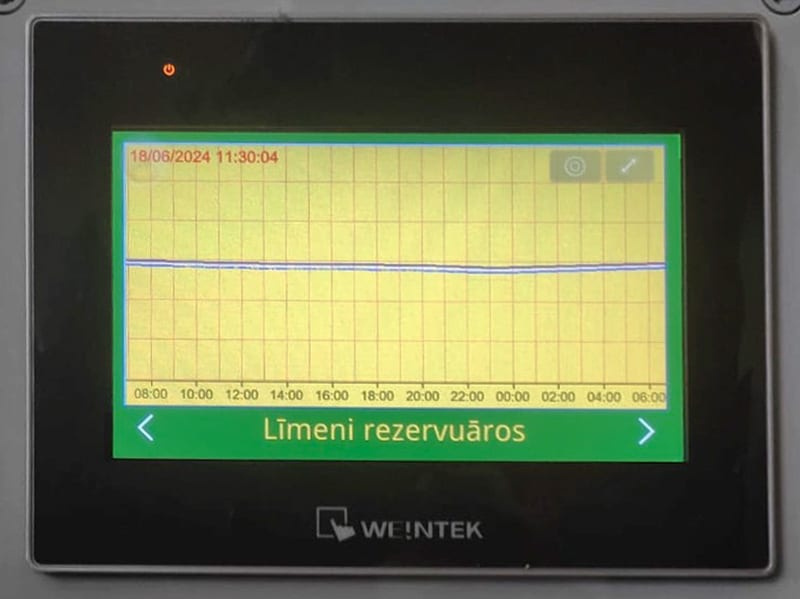

После посещения учебного курса Weintek, организованного ZTF Lāsma, мы решили использовать Weintek для модернизации насосной станции в рамках пилотного проектаcMT-3072X панель визуализации и модуль удаленного ввода/вывода iR-ETN40r. iR-ETN40r был дополнен модулями аналоговых входов. Теперь оператор может видеть текущее давление и расход в магистральных трубопроводах, а также уровни в резервуарах чистой воды в диспетчерской. Вращение каскадов насосов происходит автоматически, также ведется учет часов работы.

Преимущества Weintek

Благодаря проекту Weintek HMI компания получила следующие преимущества:

  • Вся необходимая информация о состоянии насосной станции в режиме реального времени доступна оператору
  • Точная информация для принятия правильных решений
  • Автоматическое вращение насоса и время работы для более точного планирования технического обслуживания и расчета затрат
  • Способность быстро обновлять и улучшать визуализацию данных

Комментарий компании

"Следить за тем, что происходит в отрасли, продолжать учиться и изучать, чтобы найти способы улучшить технические характеристики, которые уже есть". - Uldis Zīverts




Выводы

Здесь представлены различные отрасли промышленности, различные области применения и множество различных преимуществ, которые откроются после реализации проекта с помощью ЧМИ Weintek. Четко сформулированные идеи открывают путь к индивидуальным решениям с неоценимыми преимуществами.



Если у вашей компании тоже есть идеи или она нуждается в панели управления HMI - свяжитесь с нами!
